Монтаж пневмопривода на шаровой кран требует следования определенным инструкциям и соблюдения мер предосторожности. Вот основные этапы монтажа и рекомендации по безопасности:

Меры предосторожности:

  1. Прочитайте и соблюдайте инструкции по монтажу, указанные производителем пневмопривода и шарового крана.
  2. Всегда выключайте электричество (относится к распределительным клапанам 3/2, 5/2, 5/3) и воздушное давление (относится к компрек перед началом работ.
  3. Используйте инструменты и оборудование, предназначенные для данной работы (для монтажа обычно достаточно комплекта гаечных ключей).
  4. Используйте защитные очки, перчатки и другие средства индивидуальной защиты при необходимости.
  5. Обеспечьте равномерное и стабильное основание для крана и пневмопривода во время монтажа.
  6. Не перегружайте пневмопривод сверх допустимых пределов, указанных производителем, обычно рабочее давление воздуха от 3 до 8 бар.
  7. При монтаже следите за правильным подключением воздушных шлангов к пневмоприводу, чтобы избежать перекрестного подключения или утечек воздуха. Особенно актуально для приводов одностороннего или двухстороннего действия. На приводы одностороннего действия воздух подается только в один патрубок!
  8. Не изменяйте конструкцию пневмопривода или шарового крана без согласования с производителем, так как это может привести к неправильной работе оборудования или его повреждению. Особенно опасно разбирать пневмопривод, так как там под давлением находятся пружины, которые могут сделать больно.
  9. Перед включением системы управления пневмоприводом убедитесь, что все соединения надежно закреплены, и проверьте установку на герметичность.
  10. После завершения монтажа проведите тщательную проверку работы пневмопривода и шарового крана, следуя инструкциям производителя.

Соблюдение этих мер предосторожности поможет обеспечить безопасный и успешный монтаж пневмопривода на шаровой кран.

Инструкции по монтажу:

  1. Соберите необходимые инструменты и оборудование:
    • Руководство по эксплуатации пневмопривода и шарового крана;
    • Кронштейн для крепления пневмопривода;
    • Гаечные ключи подходящего размера;
    • Шланги и фитинги для подключения пневмопривода к системе воздуха;
    • Систему управления пневмоприводом (распределитель, регулятор давления, глушитель и т.д.).
  2. В случае монтажа на трубопроводе, выключите все системы, связанные с краном, и обеспечьте достаточное рабочее место для установки пневмопривода.
  3. Установите кронштейн на корпус крана согласно инструкциям производителя, используя гаечные ключи. Проверьте надежность крепления. В ряде случаев возможен прямой монтаж пневмопривода на шаровой кран.
  4. Установите пневмопривод на кронштейн или непосредственно на шаровой кран закрепите его с помощью болтов и гаек. В ряде случаев шток шарового крана (кронштейна) может быть по размеру меньше, чем отверстие внизу пневмопривода, в таком случае необходимо воспользоваться переводчиками типа "звёздочка", для того чтобы соединить кран и привод.
  5. После того как отверстие внизу пневмопривода и шток шарового крана подходят к друг другу по размерам необходимо закрепить привод. Для этого обычно используют монтажный комплект, состоящий из 4 шпилек, гаек и шайб, в ряде случаев могут так же дополнительно использоваться шайбы-гравер.
  6. Подключите воздушные шланги к пневмоприводу согласно руководству пользователя. Учтите, что порты обычно обозначены как "A" и "B".
  7. Подключите систему управления пневмоприводом (распределитель, регулятор давления, глушитель и т.д.) в соответствии с инструкциями производителя.
  8. Проверьте установку на герметичность и правильную работу, подключив систему к компрессору и подав необходимое давление.

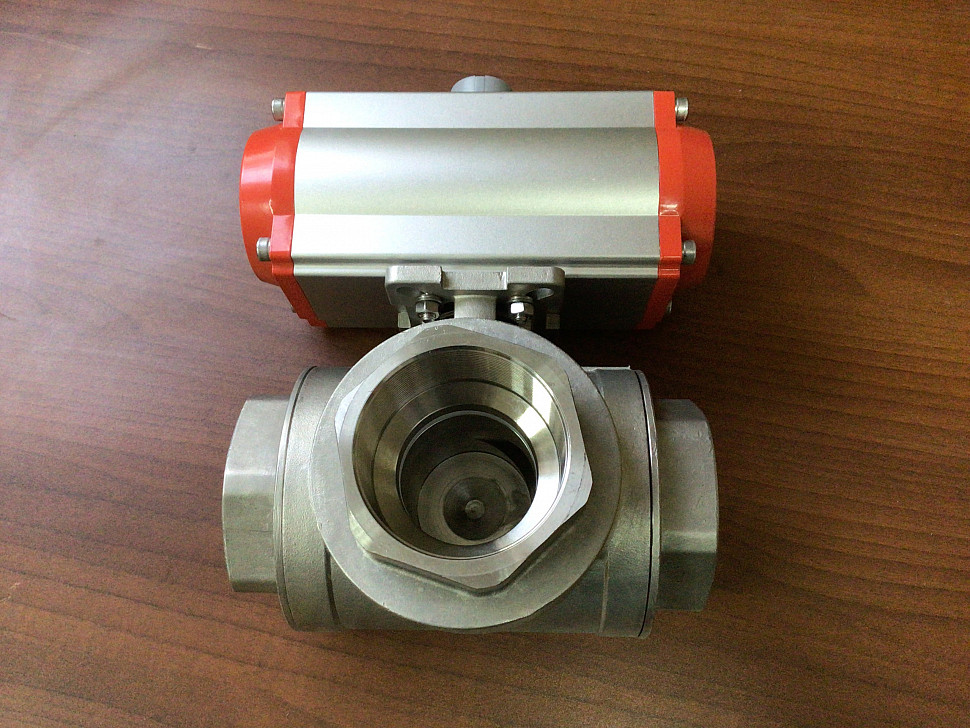

Трехходовой шаровой кран с установленным пневмоприводом

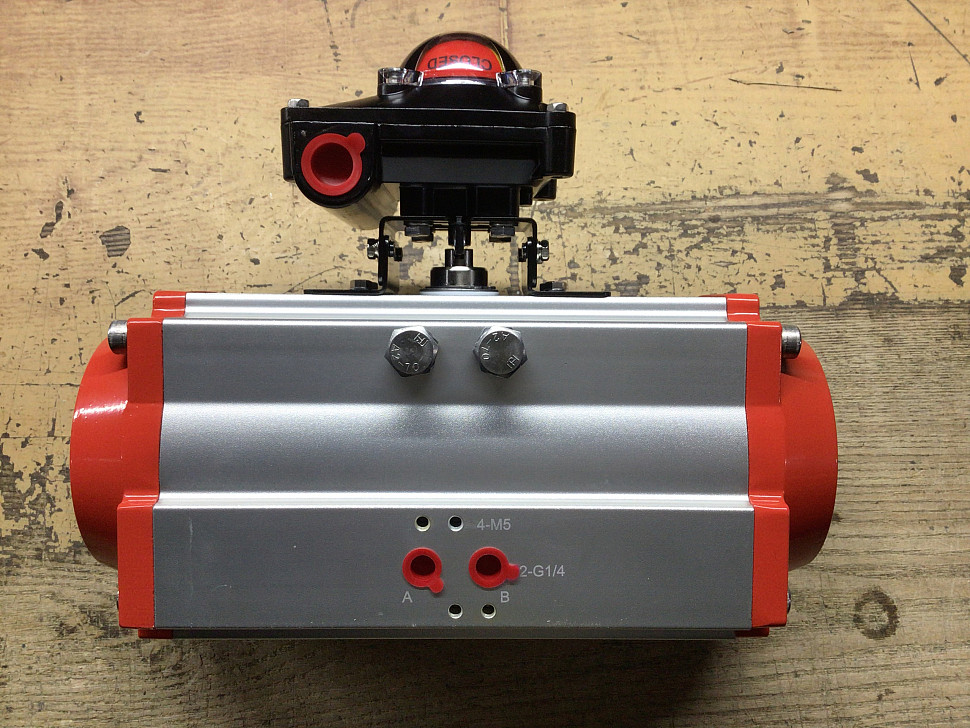

Пневмопривод с установленным визуальным индикатором положения и блоком концевых выключателей

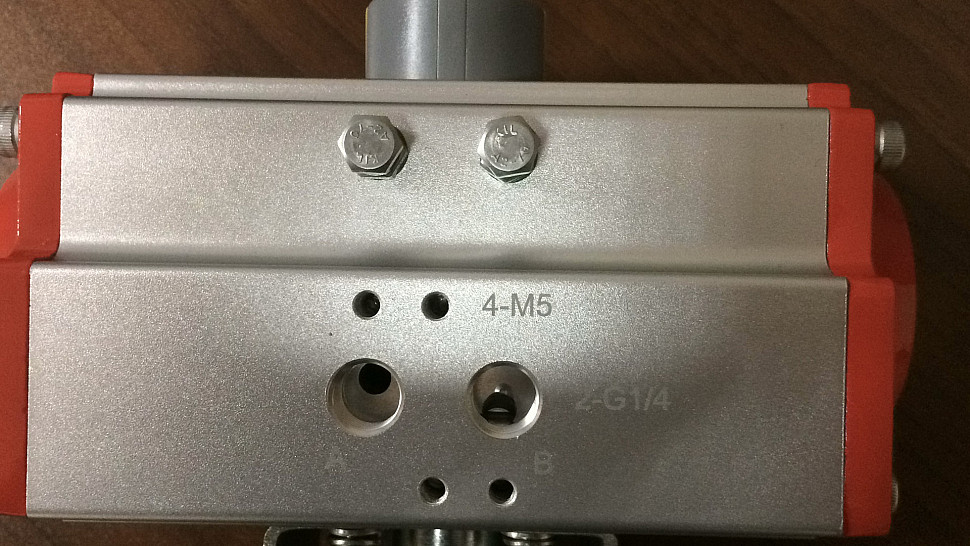

Отверстия подключения пневмофитингов для подачи воздуха

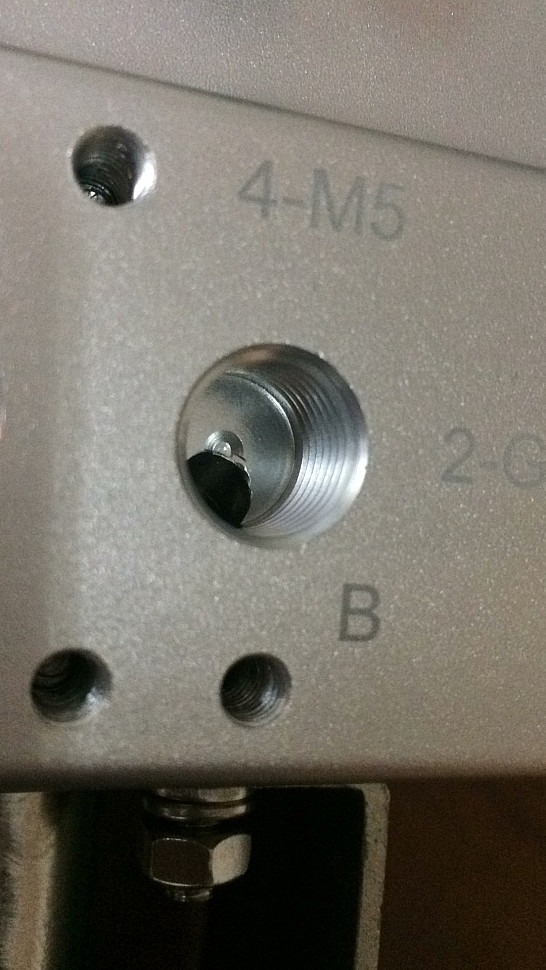

Отверстие для подключение пневмофитинга крупным планом, видна резьба

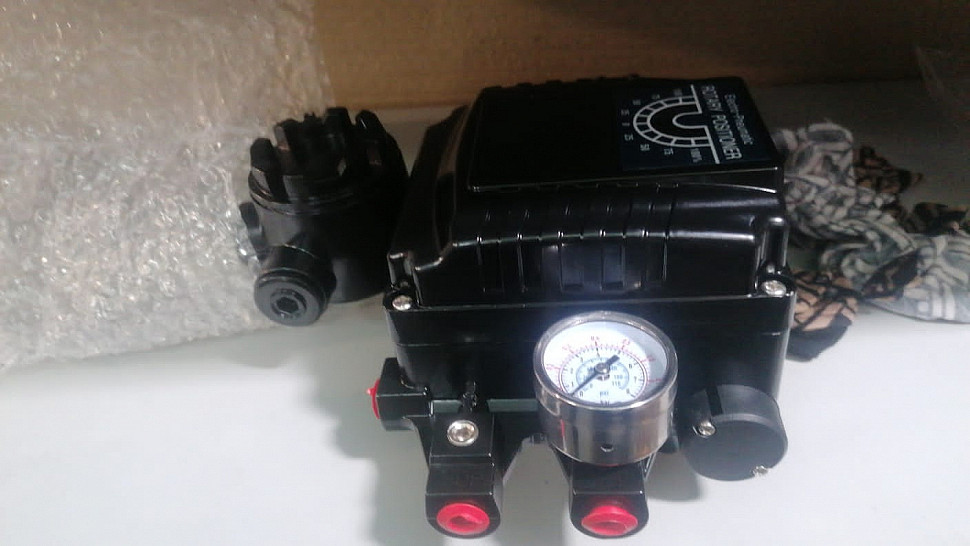

Электропневмопозиционер с обратной связью 4-20мА, позволяет использовать шаровой кран в качестве запорно-регулирующего

Если вам необходимы шаровые краны в сборе с пневмоприводом, но вы не хотите самостоятельно проводить сборку, вы можете заказать в нашей компании изделие в сборе. Заявку принимаем на нашу электронную почту evroarma@yandex.ru или по телефону +7 (843) 290-05-79.
